新型ジムニー エアロ・背面タイヤ移動キット取付

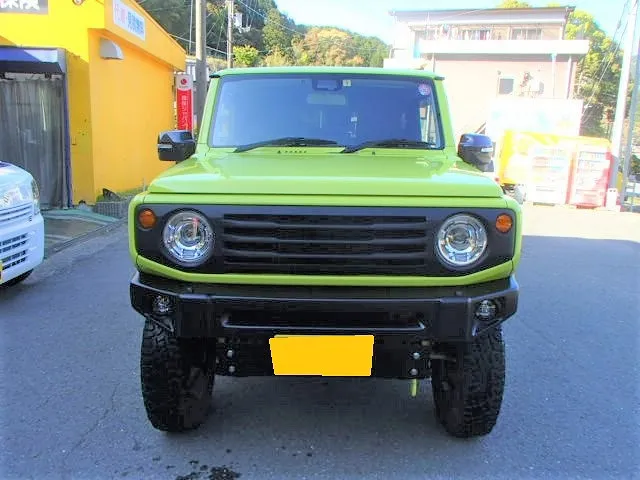

 新型ジムニー 取付完成状態
エアロはアルマージ LEDフォグはキョウワガレージ
フロントグリルはアピオ(タクティカルフロントグリル)

当社でリフトアップしていただいたお客様から、今度はエアロ取付のご依頼いただきました。

まずは完成状態からお見せいたします。エアロはアルマージ、フロントグリルはアピオ、LEDフォグはキョウワガレージを使用しました。

 背面タイヤ移動ブラケットはアメリッツ使用。
スペアホイールはMX-1、タイヤはTOYO。

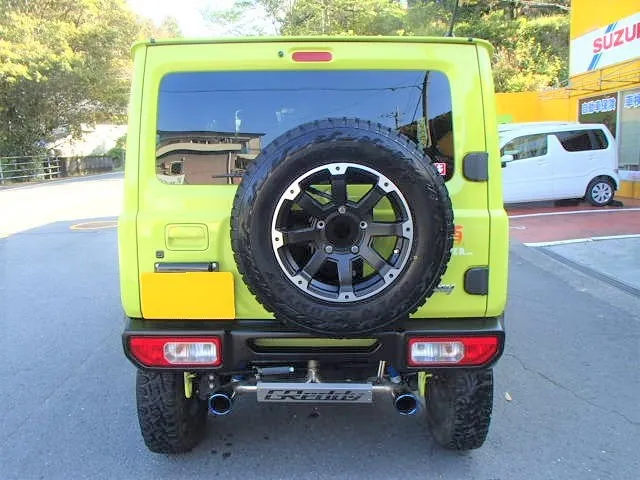

リアバンパーのエアロはアルマージ。背面タイヤ移動ブラケット・アメリッツを使用しスペアタイヤの位置を若干、右に移動させました。この製品はスペアタイヤの位置は固定ですが前後と上下を好みの場所に移動できます。ホイルはアメリッツ、タイヤはTOYOです。

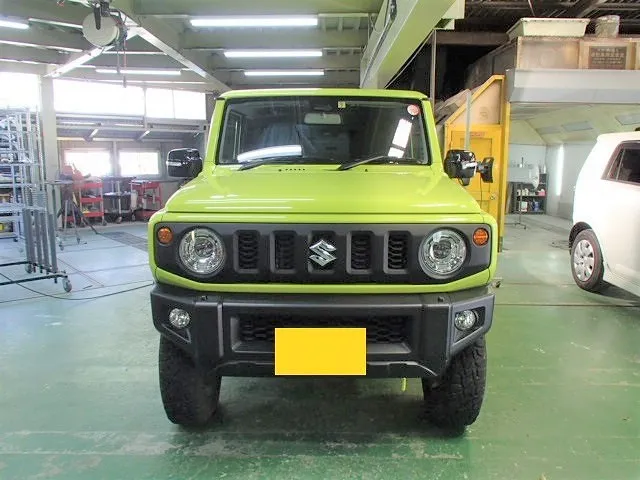

 作業前。純正部品取付状態。

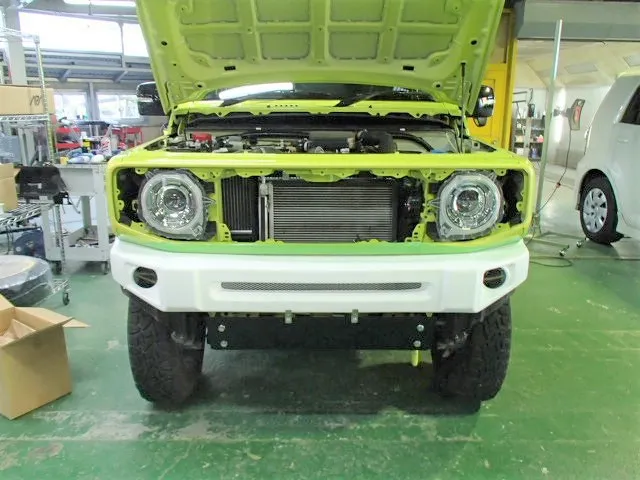

 作業中風景、エアロ仮合わせ。

付いていた純正部品を取り外し、付け替える部品を組み付けていきます。
まずおおまかに取付し、フィッティングを確認します。全体を見てどこをどう加工していくか決めていきます。決まればフォグ、ヘッドライトのウオッシャーノズルの穴を加工します。

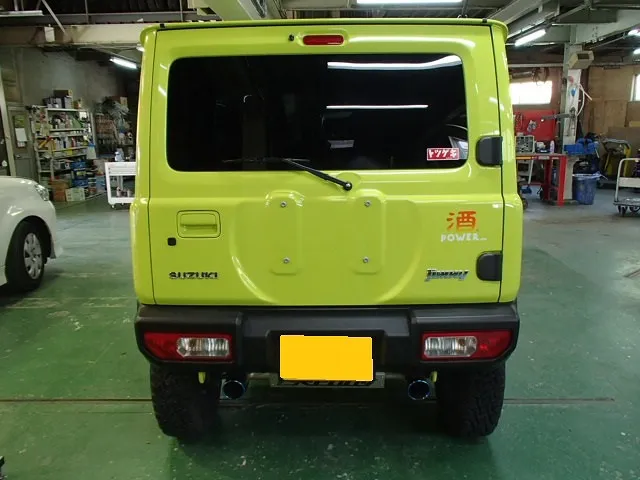

 後ろ側、作業前

ナンバーがリアバンパーに付いています。スペアタイヤはお客様が外しています。

 背面タイヤ移動ブラケット取付

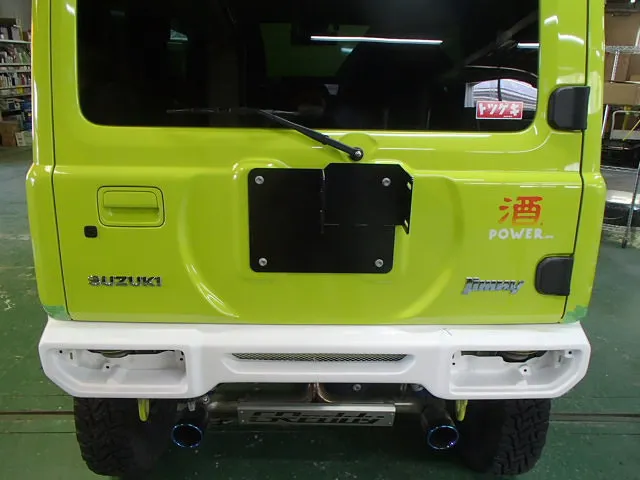

リアバンパー仮合わせ

純正部品を外し背面タイヤ移動ブラケット取付、こちら加工は必要なく取付OK!
リアバンパー仮合わせし、この後、純正のテールランプ取付、配線の取り回しを行います。

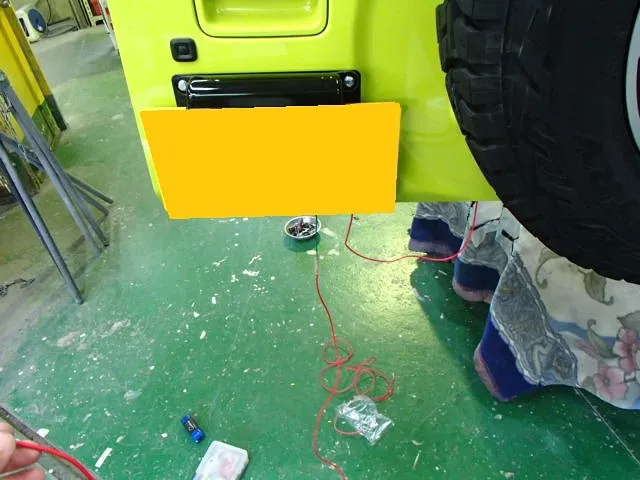

 ナンバー移設キット(穴あけ必要なしタイプ)アルマージ取付作業

リアバンパーを変えるとナンバーの取付がなくなるのでナンバー移設キットを使いリアゲートに取付ます。

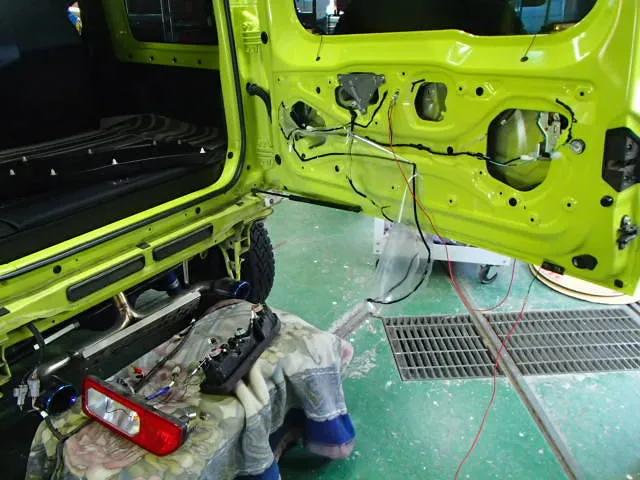

 ナンバー移設キット、配線取り回し

ナンバー移設キットにナンバー灯を取付、ナンバー灯からプラス端子の線が一本だけだったので、ナンバー灯すぐ裏側からアース線を取り、リアゲートのアースボルトへ、プラス線をボディ側を通し元のナンバー灯の配線へ繋げました。

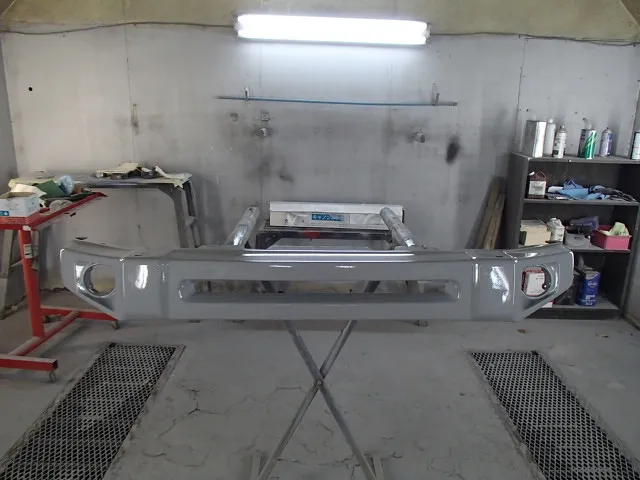

 仮合わせが終わると次は塗装です。

塗装用下処理を行いサフェーサーを塗装します。その後、上塗りを行います。お客様の要望は艶消しブラックなのでまずは黒を塗装し、クリアーに添加剤を入れ艶消しにします。

 以上が作業工程になります。
